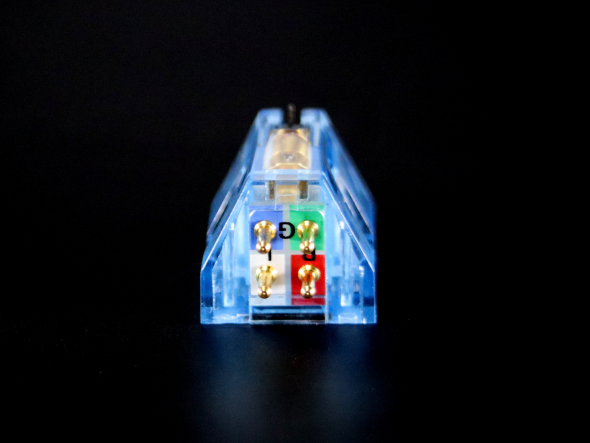

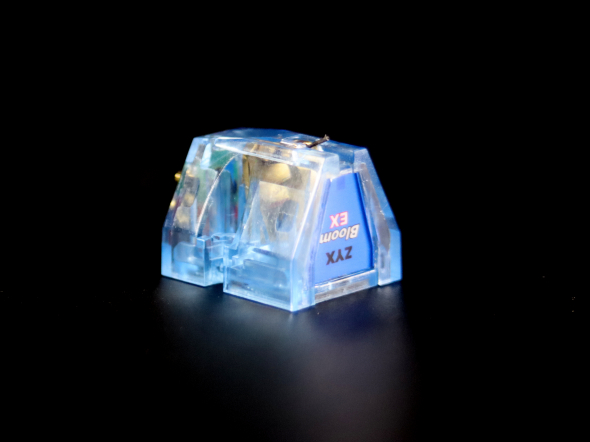

Головка звукоснимателя ZYX R50 Exceed Bloom

Новая линейка картриджей с подвижной катушкой Ultimate Exceed от ZYX
Проще говоря, картридж с подвижной катушкой можно описать как своего рода преобразователь (устройство, которое преобразует энергию из одной формы в другую).
Он индуцирует ток, пропорциональный скорости колебаний в катушке. Он расположен в направлении, перпендикулярном (под углом 90 градусов) к линии магнитного поля, за счет механических движений, создаваемых кончиком стилуса, отслеживающим канавки пластинки. Это создает и передает звуковой сигнал. Его можно назвать преобразователем.
Для обеспечения достоверного высококачественного воспроизведения крайне важно, чтобы плотность магнитного потока в магнитном поле (где расположена катушка) была одинаковой.
В случае картриджей с подвижной катушкой, которые в настоящее время широко используются, катушка изготовлена из материала с высокой магнитной проницаемостью и хорошими высокочастотными характеристиками. Это означает, что катушка очень чувствительна и реагирует на приложенное магнитное поле. В результате этот тип катушки дает сигнал в шесть раз выше, чем полученный от немагнитной катушки. Таким образом, количество витков катушки может быть уменьшено, а общая масса вибрационной системы снижена, что обеспечивает широкополосное воспроизведение.
Следует отметить, что при использовании магнитной катушки магнитное поле и плотность магнитного потока, которые должны быть однородными, могут быть возмущены колебаниями катушки. Это связано с тем, что две катушки, используемые для стереофонического воспроизведения, генерируют сигналы левого и правого каналов в возмущенном магнитном поле. Поскольку катушки левого и правого каналов расположены так, что обмотки смещены на 45 градусов от вертикальной оси, положения выводов заземления этих катушек расположены в разных точках, разделенных длиной катушки. В результате этого условия левый и правый звуковые сигналы генерируются в двух разных возмущенных магнитных полях.
Чтобы устранить это явление, необходимо установить левый и правый заземляющие зажимы в пределах одного и того же магнитного поля. В результате левая и правая катушки будут генерировать электричество в одном и том же магнитном поле, даже если это магнитное поле нарушено.
ZYX является первым производителем картриджей, который разработал и внедрил эту уникальную «одноточечную клемму заземления, систему двойного выхода» и, следовательно, смог полностью решить эту проблему.
Эта новая система была реализована во всех новых моделях Ultimate Exceed.
Теперь, с этими новыми моделями, мы можем мгновенно и четко услышать преимущества однородного воспроизведения звука левого и правого каналов, которые были созданы в одном и том же магнитном поле. У нас есть естественный и чувственный звук и действительно великолепное аналоговое воспроизведение. И достижение истинно эмоционального аналогового звука, к которому мы так стремились. Поразительные, интенсивные переходы, четкая фокусировка и локализация, мы даже можем «почувствовать» кожу большого барабана, резонирующего, как если бы это было живое выступление. Модели Ultimate Exceed еще больше приближают нас к настоящему живому музыкальному событию.

Особо жесткий черный алюминиевый кантилевер
Обычно звук алюминия очень естественный, но он не может идеально следовать высоким частотам. Для достижения как характерного естественного звука, так и воспроизведения широкого диапазона, R50 Bloom 3 впервые имеет недавно разработанный жесткий алюминиевый кантилевер.

Корпус картриджа для REAL STEREO
Элементы жизненно важных конструктивных точек предъявляют очень сложные требования к электрическим свойствам корпуса. Неметаллический корпус необходим для достижения этих свойств, а также для предотвращения влияния внешних помех на систему генератора, а также для предотвращения влияния вихревых токов в корпусе на выходной сигнал генератора.

Стилус
Стилус, используемый в Exceed R50 Bloom, представляет собой стилус с линейным контактом, который может воспроизводить до 40 кГц. А также у него края алмазного хвостовика установлены параллельно сторонам кантилевера. При использовании этого типа иглы самая твердая ось кристалла выравнивается, чтобы действовать как точка контакта с канавкой для записи. Это обеспечивает стабильную и плавную трассировку и очень чистый звук, а также увеличивает срок службы иглы.

Сверхскоростной двигатель воспроизведения (магнитная цепь)
Эта схема специально обработана для нулевого магнитного сопротивления в пределах магнитного зазора и обеспечивает высокоскоростную генерацию энергии против сигналов по всей полосе пропускания напрямую без временной задержки.

Технические характеристики:
Тип: Подвижная катушка (динамическая)
Генераторная система: «REAL STEREO»
Криогенная обработка: Температура: -196 ℃ (-320оF)
Катушка провода: 6N OFCφ0,035 мм
Выходное напряжение: 0,24 мВ (HO:0,48 мВ) (3,54 см/сек, 1 кГц)
Частотная характеристика:
±1 дБ 10 Гц – 100 кГц
20 Гц – 20 кГц
Разделение каналов: > 30 дБ 〔 1 кГц 〕
Баланс канала: ＜ 0,5 дБ 〔 1 кГц 〕
Рекомендуемая прижимная сила: 2,0 г 〔 20 ゜C-25 ゜C 〕
Диапазон следящей силы: 1,7 г – 2,5 г
Отслеживаемость: > 60 мкм / 2,0 г
Соответствие эквалайзеру:
Горизонтальный 15×10 -6 см/дин
Вертикальный 12×10 -6 см/дин
Внутренний импеданс: 4,0 Ом (HO:8,0 Ом)
Сопротивление нагрузки: > 100 Ом
Консольный материал: Черная трубка АЛМг5 φ0,45×φ0,30 мм
Стилус: Линейный контакт, Твердый алмаз □0,1 мм
Контактный радиус, срок службы: 6 мкм×35 мкм, 2000 часов/2,0 г
Выходные клеммы: φ1,25 мм с позолотой〔EIA〕
Клеммная колодка: Стеклянная эпоксидная пластина
Размеры: 16,2 мм (Ш) × 19,7 мм (Д) × 17,6 мм (В)
Вес нетто: 5,0 г, 7,7 г (ТБ), 9,5 г (SB)
