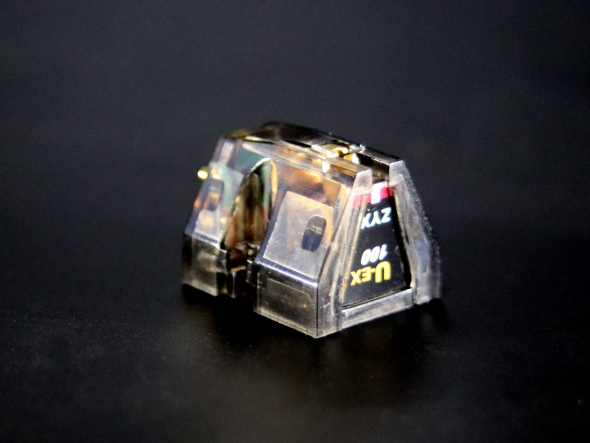

Головка звукоснимателя ZYX Ultimate Exceed 100

Новая линейка картриджей с подвижной катушкой Ultimate Exceed от ZYX
Проще говоря, картридж с подвижной катушкой можно описать как своего рода преобразователь (устройство, которое преобразует энергию из одной формы в другую).
Он индуцирует ток, пропорциональный скорости колебаний в катушке. Он расположен в направлении, перпендикулярном (под углом 90 градусов) к линии магнитного поля, за счет механических движений, создаваемых кончиком стилуса, отслеживающим канавки пластинки. Это создает и передает звуковой сигнал. Его можно назвать преобразователем.
Для обеспечения достоверного высококачественного воспроизведения крайне важно, чтобы плотность магнитного потока в магнитном поле (где расположена катушка) была одинаковой.
В случае картриджей с подвижной катушкой, которые в настоящее время широко используются, катушка изготовлена из материала с высокой магнитной проницаемостью и хорошими высокочастотными характеристиками. Это означает, что катушка очень чувствительна и реагирует на приложенное магнитное поле. В результате этот тип катушки дает сигнал в шесть раз выше, чем полученный от немагнитной катушки. Таким образом, количество витков катушки может быть уменьшено, а общая масса вибрационной системы снижена, что обеспечивает широкополосное воспроизведение.
Следует отметить, что при использовании магнитной катушки магнитное поле и плотность магнитного потока, которые должны быть однородными, могут быть возмущены колебаниями катушки. Это связано с тем, что две катушки, используемые для стереофонического воспроизведения, генерируют сигналы левого и правого каналов в возмущенном магнитном поле. Поскольку катушки левого и правого каналов расположены так, что обмотки смещены на 45 градусов от вертикальной оси, положения выводов заземления этих катушек расположены в разных точках, разделенных длиной катушки. В результате этого условия левый и правый звуковые сигналы генерируются в двух разных возмущенных магнитных полях.
Чтобы устранить это явление, необходимо установить левый и правый заземляющие зажимы в пределах одного и того же магнитного поля. В результате левая и правая катушки будут генерировать электричество в одном и том же магнитном поле, даже если это магнитное поле нарушено.
ZYX является первым производителем картриджей, который разработал и внедрил эту уникальную «одноточечную клемму заземления, систему двойного выхода» и, следовательно, смог полностью решить эту проблему.
Эта новая система была реализована во всех новых моделях Ultimate Exceed.
Теперь, с этими новыми моделями, мы можем мгновенно и четко услышать преимущества однородного воспроизведения звука левого и правого каналов, которые были созданы в одном и том же магнитном поле. У нас есть естественный и чувственный звук и действительно великолепное аналоговое воспроизведение. И достижение истинно эмоционального аналогового звука, к которому мы так стремились. Поразительные, интенсивные переходы, четкая фокусировка и локализация, мы даже можем «почувствовать» кожу большого барабана, резонирующего, как если бы это было живое выступление. Модели Ultimate Exceed еще больше приближают нас к настоящему живому музыкальному событию.

Первый в мире углеродный кантилевер C-1000 в картридже с подвижной катушкой
Серия ZYX Ultimate (100, Airy, 4D, OMEGA и DYNAMIC) впервые использует углеродный кантилевер в картридже с подвижной катушкой. Углеродный стержень изготовлен из 1000 кусков композитного углеродного волокна, отсюда и название карбоновый кантилевер C-1000.
Это композитное углеродное волокно более жесткое, чем алюминий, железо и титан. Кроме того, его удельный вес вдвое меньше, чем у бора. Таким образом, мы можем быть уверены, что углеродный кантилевер C-1000 является окончательным и идеальным материалом кантилевера для воспроизведения аналоговых пластинок.
Углеродный кантилевер дает нам самый широкий частотный диапазон и превосходные характеристики отслеживания. Еще одним важным преимуществом является то, что механический звуковой сигнал, улавливаемый иглой, может передаваться на катушку прямым и прямым образом через 1000 механических углеродных линий. Это гарантирует полное отсутствие отраженных, повторяющихся или модулированных механических звуковых сигналов.
Общий результат заключается в том, что вы будете наслаждаться самым лучшим, самым естественным, самым динамичным и верным исходному звуку, который вы когда-либо слышали.

Двойное тело структуры
Комбинируя неметаллические материалы в конструкции корпуса, исключается влияние резонанса, возникающего на поверхности корпуса, на генераторную систему. Дополнительным преимуществом является то, что этот метод строительства одновременно легкий и жесткий.

Магнитная цепь для реального стерео.
Эта магнитная цепь имеет идеальную конструкцию, которая может достичь указанных 15 пунктов жизненно важных конструктивных особенностей. Вы услышите ровное и естественное настоящее стерео, звуковой баланс обоих каналов которого предельно ровный.

Стилус Micro-Ridge
Используемые стилусы серии Ultimate имеют края алмазного стержня, расположенные параллельно сторонам кантилевера. При использовании этого типа иглы самая твердая ось кристалла выравнивается, чтобы действовать как точка контакта с канавкой для записи. Это обеспечивает стабильную и плавную трассировку и очень чистый звук, а также дополнительное преимущество, заключающееся в продлении срока службы иглы до 2000 часов. Игла типа Micro-ridge, которая была первоначально разработана в Японии и обеспечивает высочайшую производительность. Радиус контакта всегда составляет 3 мкм при толщине гребня 6 мкм.

Катушки генератора с кристаллической медной проволокой Pure 6N OFC
Этот совершенный провод из кристаллической меди изготовлен по специальной технологии для достижения равномерного звукового баланса во всем слышимом диапазоне.

Технические характеристики:
Тип: Подвижная катушка (динамическая)
Генераторная система: «REAL STEREO»
Криогенная обработка: Температура: -196 ℃ (-320оF)
Катушка провода: 6N OFC кристаллическая медь φ0,035 мм
Выходное напряжение: 0,24 мВ (HO:0,48 мВ) (3,54 см/сек, 1 кГц)
Частотная характеристика
±1 дБ 10 Гц – 100 кГц
20 Гц – 20 кГц
Разделение каналов: > 30 дБ 〔 1 кГц 〕
Баланс канала: ＜ 0,5 дБ 〔 1 кГц 〕
Рекомендуемая прижимная сила: 2,0 г 〔 20 ゜C-25 ゜C 〕
Диапазон следящей силы: 1,7 г – 2,5 г
Отслеживаемость: > 60 мкм/2,0 г
Соответствие эквалайзеру:
Горизонтальный 15×10 -6 см/дин
Вертикальный 12×10 -6 см/дин
Внутренний импеданс: 4,0 Ом (HO:8,0 Ом)
Сопротивление нагрузки: > 100 Ом
Консольный материал : C-1000 Углерод φ0,30 мм
Стилус: Твердый алмаз Micro-Ridge□0,1 мм
Контактный радиус, срок службы: 3 мкм×60 мкм, 2000 часов/2,0 г

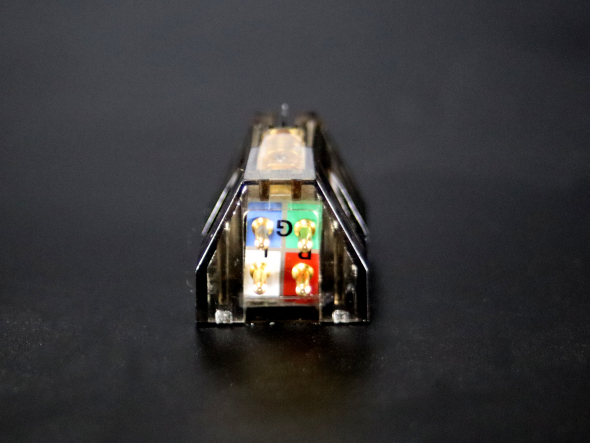

Выходные клеммы: φ1,25 мм с позолотой〔EIA〕
Клеммная колодка: Стеклянная эпоксидная пластина
Размеры: 16,2 мм (Ш) × 19,7 мм (Д) × 17,6 мм (В)
Вес нетто: 5,0 г, 7,7 г (ТБ), 9,0 г (SB)
